Dans le monde de la rénovation, l’installation de charnières invisibles répond à une double exigence : esthétique et performance. Que ce soit pour redonner vie à un meuble ancien ou pour créer des portes sur mesure, ces mécanismes discrets assurent une fermeture fluide tout en préservant l’harmonie visuelle. Pour un résultat professionnel, le choix des outils et la précision du perçage sont déterminants. Entre l’usage d’un outil pose charnières adapté et le respect des distances grâce à un gabarit charnières invisibles, chaque étape requiert rigueur et méthode. Cet aperçu propose un tour complet des équipements indispensables, des astuces pour éviter les pièges courants et des recommandations pour les bricoleurs novices.
Doté d’une perceuse électrique performante et de scies cloche calibrées, chaque amateur éclairé peut s’attaquer à l’encastrement du bois avec précision. L’emploi de dispositifs annexes comme le niveau à bulle, le mètre ruban et le crayon de menuisier assure un marquage millimétré, tandis que des serre-joints stabilisent vos éléments pendant la fixation. Une fois la charnière logée, un simple réglage au tournevis garantit un alignement parfait. Plus qu’une opération technique, la pose de charnières invisibles devient un atout design. Ce guide pragmatique détaille l’outil le plus adapté, les alternatives possibles, les accessoires indispensables et les erreurs à éviter, avant d’orienter les débutants vers un démarrage sécurisé.
En bref : maîtriser la pose des charnières invisibles
- Une esthétique épurée grâce à des mécanismes cachés.
- Choisir une perceuse électrique équipée d’une scie cloche adaptée.
- Utiliser un gabarit charnières invisibles pour un perçage régulier.
- Prévoir niveau à bulle, mètre ruban et serre-joints pour la stabilité.
- Solutions alternatives et conseils dédiés aux débutants.
L’outil le plus adapté dans la majorité des cas
Pour installer des charnières invisibles sur des portes de meuble ou d’armoire, la combinaison d’une perceuse électrique sans fil 18 V et d’une scie cloche de 26 mm associée à un gabarit spécifique constitue la référence. Cette configuration assure un perçage propre, sans éclats, et un ajustement précis de la charnière dans l’épaisseur du panneau.
| Situation | Outil conseillé | Pourquoi | Budget indicatif |
|---|---|---|---|
| Porte de meuble standard | Perceuse électrique + scie cloche Ø 26 mm + gabarit charnières invisibles | Précision d’encastrement sans éclats | 100–150 € |
| Porte lourde ou épaisse | Perceuse 18 V + scie cloche Ø 35 mm + gabarit renforcé | Diamètre adapté aux charnières plus volumineuses | 150–200 € |
| Projets fréquents en rénovation | Perceuse pro (Bosch Pro/Festool) + gabarit universel | Robustesse et réglages répétés sans perte de précision | 200–300 € |
| Bricolage occasionnel | Perceuse sans fil entrée de gamme + scie cloche | Assez performant pour un usage ponctuel | 50–80 € |
Ce choix d’équipement représente un investissement rentable, permettant de poser des charnières invisibles dans divers contextes tout en minimisant les retouches.
Les alternatives si vous n’avez pas cet outil
En l’absence d’une perceuse électrique ou d’une scie cloche dédiée, plusieurs solutions manuelles ou moins onéreuses peuvent être envisagées. Un gabarit de perçage manuel, associé à un foret Forstner et à un ciseau à bois, permet de creuser l’encastrement. Un kit de mèches multipoints offre également une découpe plus progressive, évitant l’éclatement du bois.
- Utiliser un forêt Forstner et un ciseau à bois pour un perçage net.
- Adopter un kit de mèches multipoints pour des diamètres standards.
- Emprunter ou louer une perceuse et une scie cloche via cette sélection d’outils électriques en menuiserie.
- Recourir à un gabarit artisanal imprimé en 3D pour guider le foret.
Ces alternatives demandent un peu plus de temps mais offrent une flexibilité pour les ateliers dépourvus de gros équipement.
Les accessoires à prévoir
Au-delà de l’outil principal, plusieurs accessoires garantissent une pose sécurisée et précise :
- Niveau à bulle pour vérifier l’aplomb de la porte.
- Mètre ruban et crayon de menuisier pour un marquage exact.
- Serre-joints afin de maintenir la porte immobile lors du vissage.
- Tournevis cruciforme ou embouts adaptés aux vis fournies.
- Gabarit charnières invisibles pour caler le foret à la bonne profondeur.
Chaque accessoire agit comme un filet de sécurité, réduisant le risque d’erreur et assurant un résultat uniforme.
Les erreurs à éviter
Plusieurs écueils peuvent compromettre la solidité et l’esthétique de la pose :
- Perçage trop profond entraînant un jeu excessif de la charnière.
- Décalage vertical ou horizontal faute de gabarit stable.
- Choix d’une scie cloche inadaptée au diamètre de la charnière.
- Absence de serre-joints durant le vissage, provoquant un glissement.
- Mauvais serrage des vis, générant un desserrage progressif.
Anticiper ces pièges permet de garantir la longévité et le bon fonctionnement de la porte.
Quel outil choisir quand on débute ?
Pour un bricoleur novice, l’idéal consiste à démarrer avec une perceuse sans fil d’entrée de gamme, équipée d’une scie cloche de 26 mm et d’un gabarit simple. Cette configuration légère et économique offre suffisamment de précision pour des meubles de cuisine ou des placards. On peut compléter ce kit initial via un guide des outils électriques pour la pose de charnières afin de sélectionner un matériel accessible et fiable.
En progressant, l’investissement dans une perceuse plus puissante et un gabarit professionnel viendra renforcer la qualité des finitions.
FAQ
Peut-on installer des charnières invisibles sur un encadrement en aluminium ?
Oui, à condition d’utiliser des vis et un gabarit adaptés à la dureté du métal. Un foret spécial pour métal est recommandé pour percer sans endommager l’aluminium.
Comment choisir le bon diamètre de scie cloche ?
Le diamètre correspond à celui de la coupole de la charnière (généralement 26 mm ou 35 mm). Il faut vérifier les spécifications du fabricant avant tout perçage.
Quel entretien régulier pour les charnières invisibles ?
Un léger graissage une à deux fois par an et un resserrage des vis garantissent une ouverture fluide et limitent l’usure prématurée.
Faut-il un gabarit différent pour chaque marque de charnière ?
La plupart des gabarits universels couvrent les diamètres standards, mais certaines marques proposent des gabarits maison pour optimiser le centrage et le réglage.
Lire également
Quel outil pour faire une rainure dans du MDF ?
La conception de meubles sur mesure et l’optimisation des espaces passe souvent par l’intégration de…
Comment utiliser une défonceuse ?
La défonceuse est un outil fascinant qui offre aux passionnés de menuiserie la possibilité de…
Quel outil pour découper une forme ronde dans du bois ?
Réaliser une découpe ronde dans du bois demande un juste équilibre entre précision et adaptabilité…
Quel outil pour faire une coupe d’onglet précise ?
Aménager des moulures parfaitement jointives ou poser des plinthes sans défaut requiert une maîtrise totale…
Comment organiser un petit espace pour bricoler le bois ?
Transformer un coin exigu en véritable atelier de menuiserie exige une approche réfléchie autour de…
Quels outils faut-il avoir pour bricoler le bois quand on débute ?
Alex découvre que le travail du bois se révèle être un véritable espace de création…
Comment casser les arêtes d’une planche proprement ?
Le cassage des arêtes sur une planche bois marque la différence entre un ouvrage brut…
Quel outil pour élargir une rainure existante ?
Ouvrir une rainure déjà tracée dans un meuble ancien ou un panneau de chêne demande…
35mm Gabarit de Percage Charniere, Localisateur de charnières invisibles pour Porte Armoires De Bricolage Menuiserie Ajustable Gabarit de Charniere pour l’installation de portes d’armoire
Positionnement Précis : Le gabarit de charnière dissimulée de 35 mm est en alliage d'aluminium. La pince de charnière dissimulée dotée d'une plaque de pression en caoutchouc améliorée, assure un positionnement précis des charnières de porte d'armoire. Le bord s'ajuste facilement en desserrant la vis. La plage de réglage est comprise entre 3 et 7 mm, et la profondeur de perçage est comprise entre 10 et 15 mm. La pince de charnière reste fixe pendant le perçage, permettant un perçage rapide.
- Plaque de serrage réglable : La plaque de serrage réglable s'ajuste facilement à la position souhaitée. En appuyant sur la poignée, la plaque de serrage se verrouille fermement sur le panneau et l'empêche de glisser. Le patin en caoutchouc prévient les rayures sur la surface du panneau. Son positionnement précis permet de serrer des panneaux de 15 à 20 mm d'épaisseur, facilitant ainsi le perçage rapide sous différents angles et l'installation de charnières de portes d'armoires.
- Large Application : Le gabarit de perçage pour charnière de 35 mm convient aux bois de 15 à 25 mm. La distance entre le trou de 35 mm et le bord est de 5 mm, ce qui convient à la plupart des charnières courantes. Il permet un perçage rapide sous différents angles et l'installation de charnières de portes d'armoires. Sa polyvalence vous permet de l'utiliser pour divers projets de menuiserie tels que les portes d'armoires, les meubles. Remarque : Ne convient pas aux portes en bois lourdes.
- Facile à utiliser : gabarit de charnière dissimulée. Étape 1 : insérez le foret de 35 mm et fixez la bague d'arrêt (généralement de 12 à 13 mm), puis ajustez-la à la position appropriée. Étape 2 : ajustez la taille en fonction de l'épaisseur du bois et ajustez le rail. Étape 3 : fixez la pince à la tôle. Étape 4 : percez le trou de 35 mm uniformément vers le bas. Étape 5 : percez les trous de vis de 2 mm de chaque côté. Étape 6 : installez la pince de charnière de 35 mm.
- Contenu : 1 ouvre-trou de 35 mm ; 2 clés Allen ; 1 bague de serrage de 12 mm ; 1 clé plate ; 2 forets HSS tri-pointe de 2 mm ; 1 foret à double tranchant en alliage de 35 mm. Avec ses accessoires complets, cet outil fiable vous fait gagner du temps et de l'énergie, que vous soyez menuisier professionnel ou bricoleur amateur. Il est idéal pour l'installation et la réparation quotidiennes d'appareils électroménagers, tels que les armoires, les penderies et les serrures de porte.

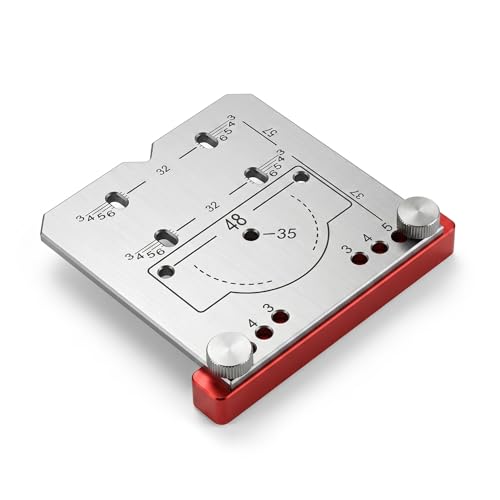

Gabarit de Perçage Charnière 35 mm en Aluminium – Guide Réglable 4 Décalages (3/4/5/6 mm) – Compatible Charnières Invisibles Blum Hettich IKEA – Outil Menuiserie pour Armoires et Placards
